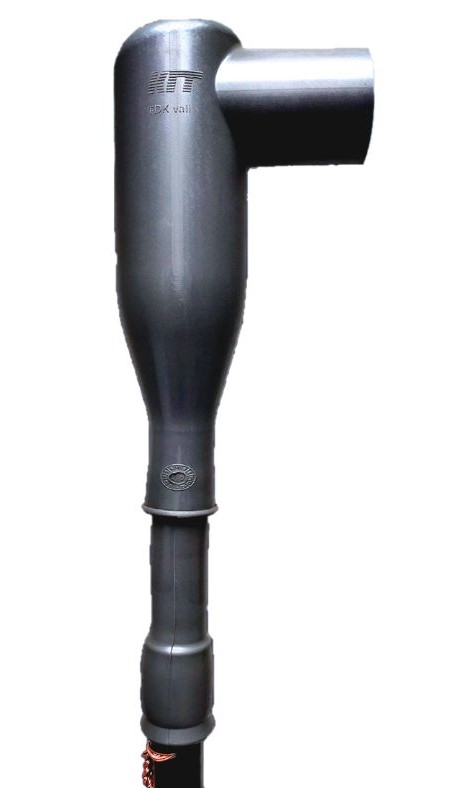

Boot desconectável TDK
Aplicação
Para instalação em sistemas de distribuição urbanos, em particular de condomínios horizontais, ou em sistemas industriais, para conectar cabos de potência com condutor de alumínio ou cobre, 35mm² a 95mm², com isolação HEPR ou XLPE e tensão de até 24kV, à bucha do transformador, chaves e em painéis blindados ou em qualquer outro equipamento correlato.
Os Boots desconectáveis deadbreak TDK 200A combinam a tecnologia “Push Over” das terminações TPK+ com o sistema Plug-In, o que torna sua instalação mais simples, segura e eficaz.
O TDK combina uma terminação TPK+ com um Boot de silicone “track resistant” que inclui a conexão Plug-In.
Características
– Deadbreak
– Não blindado
– Conector torquimétrico
– Plug-in
– Tecnologia Push Over
– Reduzido tempo de instalação
– Pressão ativa
– Abrangência de diâmetros
– Elevada vida útil
– Silicone “track resistant”
Características técnicas
| Terminação | Tensão Vo/V (kV) | Tensão Um (kV) | Tensão de impulso (kV) | Seção | |
|---|---|---|---|---|---|
| Mín. | Máx. | ||||
| Boot TDK | 3,6/6 a 12/20 | 24 | 110 | 35 | 95 |
Normas aplicáveis
O Boot desconectável deadbreak TDK 200A atende aos ensaios previstos na Norma Brasileira NBR 11835 e ANSI/IEEE386, no aplicável.
Especificação
O Boot TDK é fornecido em kit completo contendo todos os materiais para sua montagem e instruções detalhadas para sua correta instalação, incluindo o conector torquimétrico bimetálico.
| Tensão de isolamento (kV) | 36,6/6 (Um 7,2) | 6/10 (Um 12) | 8,7/15 (Um 17,5) | 12/20 (Um 24) | ||||
|---|---|---|---|---|---|---|---|---|
| Tipo | Reduzida | Plena | Reduzida | Plena | Reduzida | Plena | Reduzida | Plena |
| Boot TDK 01 | 35 a 95 | 35 a 95 | 35 a 95 | 35 a 70 | 35 a 95 | 35 a 50 | ||
| Boot TDK 02 | - | - | - | 95 | - | 70 a 95 | ||

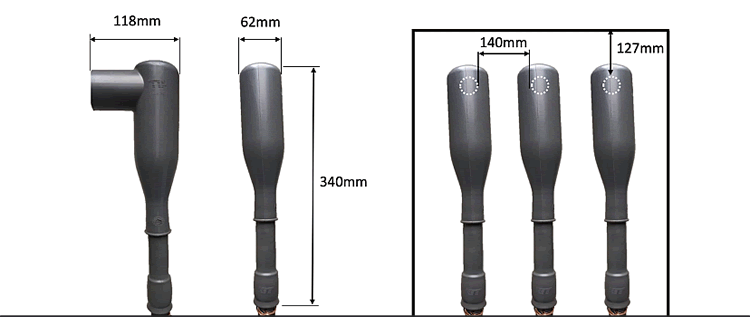

Dimensões e distâncias mínimas recomendadas
O TDK possui dimensões semelhantes aos desconectáveis convencionais e, a seguir, são apresentadas as distâncias mínimas entre fases e entre fase e terra, conforme IEEE Std. 57.12.34, tomando como referência a tensão de 13,8kV (NBI 95kV).
Características gerais do TDK 200A
• Atende todas as seções de 35mm² a 95mm², Cu e Al, tipos de isolação e tensões até 24kV.
• Dispensa o uso do DAT, pois o aterramento da blindagem é efetuado pela terminação.
• Utiliza conexão torquimétrica bimetálica.
• Com um simples detector de tensão pode ser constatado se o TDK está energizado.
• Não é blindado e só deve ser tocado e operado com o sistema desenergizado.
• É totalmente fabricado no Brasil.

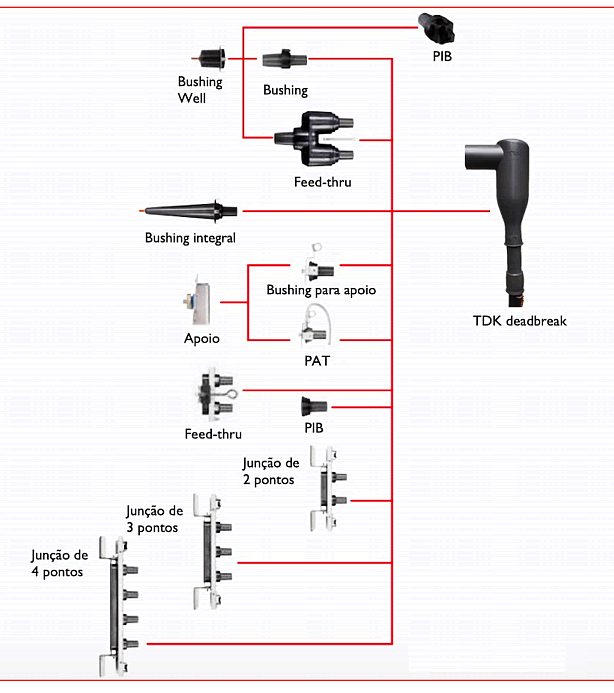

Interfaces
O TDK 200A pode ser conectado com todos os dispositivos e acessórios usuais utilizados em conjunto com os desconectáveis deadbreak.

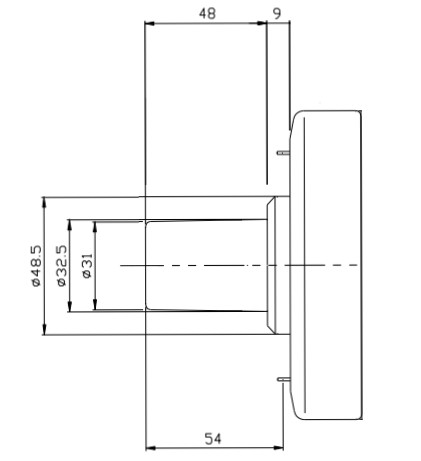

Dimensões da interface de conexão:

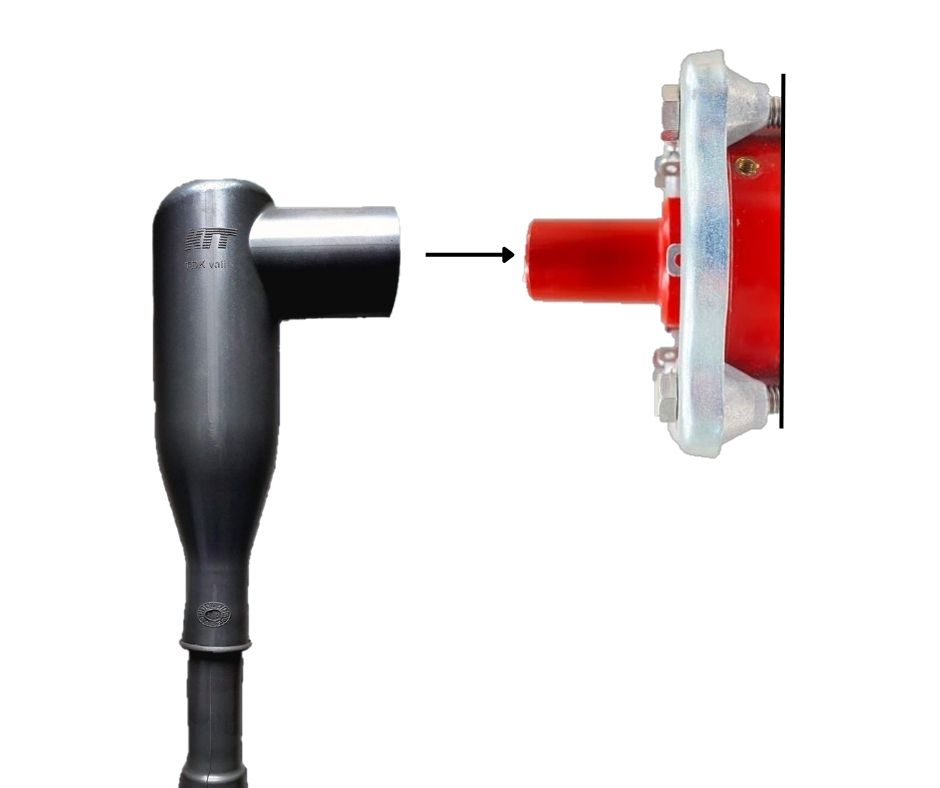

O TDK 200A pode ser conectado à bucha do transformador, chaves e em painéis blindados ou em qualquer outro equipamento correlato, de até 24kV, do tipo deadbreak, que possua dimensões de acordo com as seguintes figuras:
Obs.: Medidas em mm
