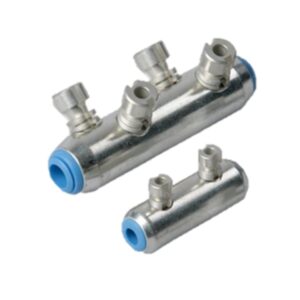

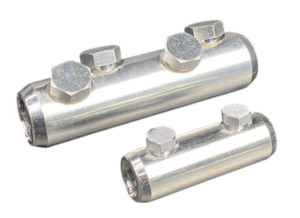

Conector CEK
Torquimétrico bimetálico
10mm² até 630mm²
Aplicação
Para instalação em sistemas de distribuição de energia elétrica para conectar condutores e cabos de potência em emendas de cabos de média tensão com condutor de cobre ou alumínio, com seção de 10mm² a 630mm² em cabos com isolação HEPR 105 ou XLPE e tensão de isolamento de até 20/35kV.
São particularmente adequados para as emendas contráteis a frio CSJ e CSJH em sistemas de distribuição de energia elétrica industrial, comercial e de concessionárias com caixas de emenda ou diretamente enterradas sendo particularmente recomendáveis para sistemas elétricos de usinas Eólicas.
Características
O conector, em liga de alumínio especial estanhado, possui característica bimetálica sendo adequado a cabos de potência com condutor de cobre ou de alumínio.
Os parafusos torquimétricos são projetados para romper no torque requerido e exato para garantir um contato elétrico estável ao longo de sua vida útil.
O rompimento do parafuso torquimétrico se dá rente ao corpo do conector eliminando ressaltos indesejáveis.

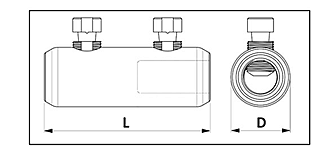

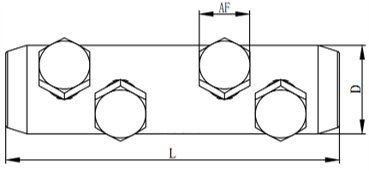

Especificações e dimensões
| Tipo | Seção (mm²) | Dimensões (mm) | |
|---|---|---|---|
| D | L | ||
| CEK 95 | 10 a 95 | 26 | 70 |
| CEK 240 | 70 a 240 | 34 | 120 |
| CEK 300 | 120 a 300 | 38 | 130 |
| CEK 400 | 240 a 400 | 42,5 | 160 |
| CEK 630 | 400 a 630 | 55 | 210 |
Normas aplicáveis
Os conectores de emendas CEK atendem atendem aos requisitos da IEC 61238-1 “Compression and mechanical connectors for power cables for rated voltages up to 30kV (Um=36kV)” e da NBR 9326.
