Conector Terminal Torquimétrico - CTK
Conector Terminal Torquimétrico – CTK
16mm² até 630mm²
Aplicação

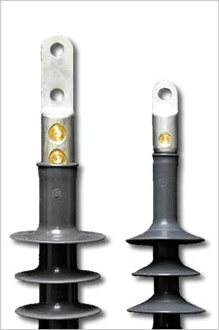

Os conectores CTK são adequados para cabos com condutor de cobre ou alumínio, devido a sua característica bimetálica, sendo ideais para uso em terminações poliméricas de média tensão até 35kV.
Características

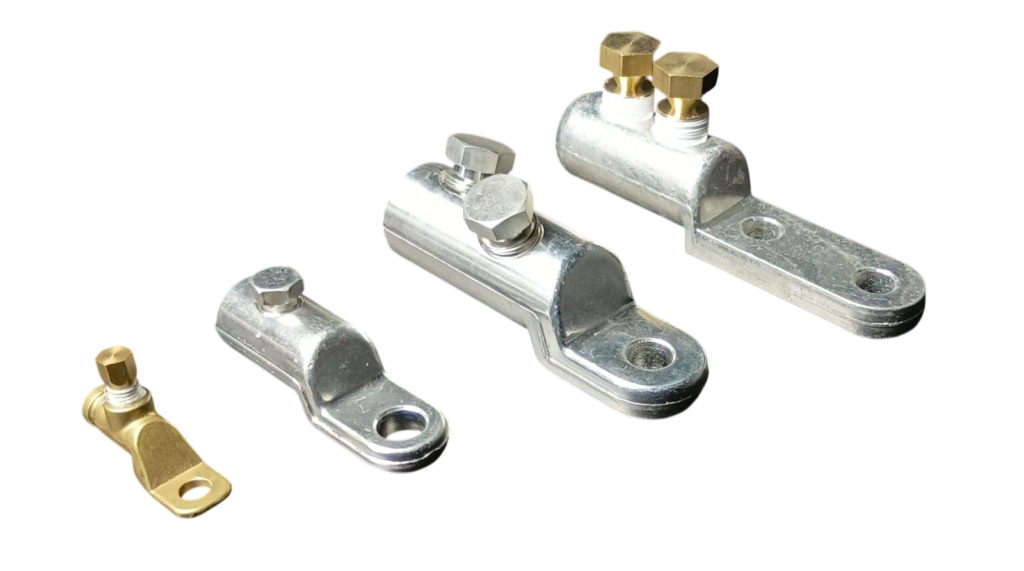

A linha de conectores torquimétricos é adequada para cabos com condutores de cobre de 16 a 35mm² e possuem a característica bimetálica para cabos de 25mm² a 630mm².
Os parafusos torquimétricos são projetados para romper no torque requerido para garantir um contato elétrico estável ao longo de sua vida útil. O rompimento do parafuso torquimétrico se dá rente ao corpo do conector eliminando ressaltos.
A tecnologia de conexão torquimétrica se adapta perfeitamente aos condutores compactados, concêntricos e setoriais. A montagem pode ser através de chave de caixa, sem necessidade de alicates para compressão.
Normas aplicáveis
Os conectores torquimétricos CTK atendem aos requisitos da IEC 61238-1 “Compression and mechanical connectors for power cables for rated voltages up to 30 kV (Um=36kV)” e da NBR 9326.
Especificações e dimensões

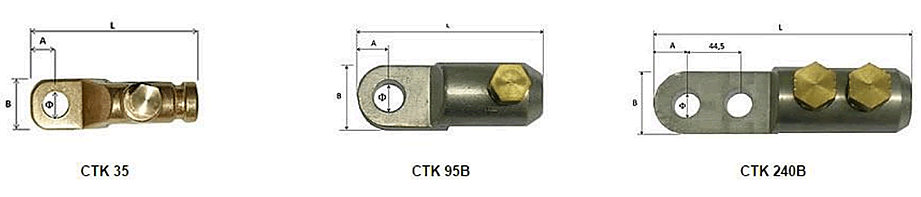

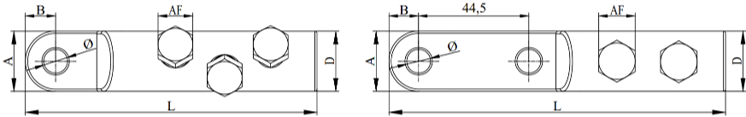

| Conector | Abrangência (mm²) | Material do condutor | Dimensões (mm) | N° de furos | N° de Parafusos Torquimétricos |
|||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | A | B | D | AF | Ø | |||||
| CTK 35-1F | 16 — 35 | Cu | 50 | 16 | 8 | 12,5 | 8 | 8 | 1 | 1 |
| CTK 95B-1F | 25 — 95 | Cu/Al | 80 | 24 | 12,5 | 24 | 13 | 13 | 1 | 1 |
| CTK 240B-1F | 70 — 240 | Cu/Al | 117,5 | 33 | 17 | 34 | 19 | 13 | 1 | 2 |
| CTK 240B-2F | 120 — 240 | Cu/Al | 146 | 33 | 16 | 33 | 19 | 13 | 2 | 2 |
| CTK 400B-1F | 185 — 400 | Cu/Al | 143 | 42 | 20 | 42 | 22 | 17 | 1 | 3 |
| CTK 630B-1F | 300 — 630 | Cu/Al | 168 | 51,5 | 25 | 52 | 24 | 17 | 1 | 3 |
