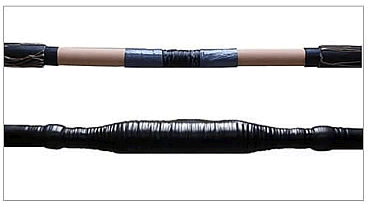

Emenda Compact
Dimensões compactas
6kV até 35kV
Aplicação
Para instalação em sistemas de distribuição de energia elétrica para conectar cabos de potência em instalações em sistemas de distribuição de energia elétrica industrial, comercial e de concessionárias com caixas de emenda ou diretamente enterradas. Podem ainda ser instaladas em canaletas, bandejas e suportes para cabos em áreas industriais, protegidas da radiação solar.
As emendas Compact possuem dimensões reduzidas e foram especialmente projetadas para cabos com condutor de cobre ou alumínio, isolação EPR, HEPR 105 ou XLPE e tensão de isolamento de até 35kV.

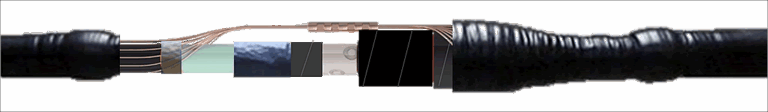

Sua compactação foi obtida através da tecnologia de deflexão do campo elétrico, utilizada nas emendas poliméricas e do alívio de campo elétrico obtido através de mastic resistivo não linear.
As emendas Compact são de montagem rápida sendo sua instalação simples, segura e eficaz.
Características técnicas
– Mínima aplicação de fitas pelas dimensões reduzidas.
– Dispensa confecção de pontas de lápis no isolamento do cabo.
– Baixo tempo de execução.
– Mastic com resistividade não linear para controle de campo elétrico.
– Alta confiabilidade.
Normas aplicáveis
As emendas Compact atendem aos ensaios previstos na Norma Brasileira NBR 9314 “Emendas e Terminais para cabos de potência com isolação para tensões de 3,6/6kV a 27/35kV” e IEC 60502-4.
Especificação
As Emendas Compact são fornecidas em kits contendo todos os materiais para sua montagem e Instruções detalhadas para sua correta instalação.
OBS: Os conectores de emenda devem ser adquiridos separadamente.
| Tensão de isolamento (kV) | Seção transversal (mm²) | ||
|---|---|---|---|
| 16 a 95 | 120 a 240 | 300 a 630 | |
| 3,6/6 e 6/10 | SC 10 - 95 | SC 10 - 240 | SC 10 - 630 |
| 8,7/15 e 12/20 | SC 20 - 95 | SC 20 - 240 | SC 20 - 630 |
| 15/25 e 20/35 | SC 35 - 95 | SC 35 - 240 | SC 35 - 630 |
Nota: O kit de emenda padrão é adequado para cabos com condutor de cobre e conector de emenda a compressão. Para utilização com conectores de emenda de alumínio ou torquimétrico, mediante consulta.

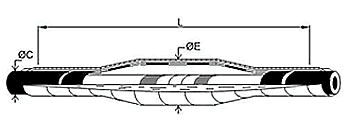

Dimensões
As dimensões reduzidas da Emenda Compact fazem com que a aplicação de fitas seja minimizada e o tempo para sua confecção otimizado.
| Tensão de isolamento (kV) | Dimensões médias (mm) | |
|---|---|---|
| L | Diâmetro Externo | |
| 3,6/6 e 6/10 | 340 | Diâmetro cabo + 14 |
| 8,7/15 e 12/20 | 410 | Diâmetro cabo + 20 |
| 15/25 e 25/35 | 510 | Diâmetro cabo + 30 |
