Emenda CSJ
Contrátil a frio — 6kV até 35kV
25mm² até 630mm²
Aplicação
Para instalação em sistemas de distribuição de energia elétrica para conectar cabos de potência com condutor de cobre ou alumínio, isolação HEPR 105 ou XLPE e tensão de isolamento de 8,7/15kV a 20/35kV.
As emendas CSJ e CSJH são adequadas para instalação em sistemas de distribuição de energia elétrica industrial, comercial e de concessionárias com caixas de emenda ou diretamente enterradas sendo particularmente recomendáveis para sistemas elétricos de usinas Eólicas podem ainda ser instaladas em canaletas, bandejas e suportes para cabos em áreas industriais sendo sua instalação simples, segura e eficaz.

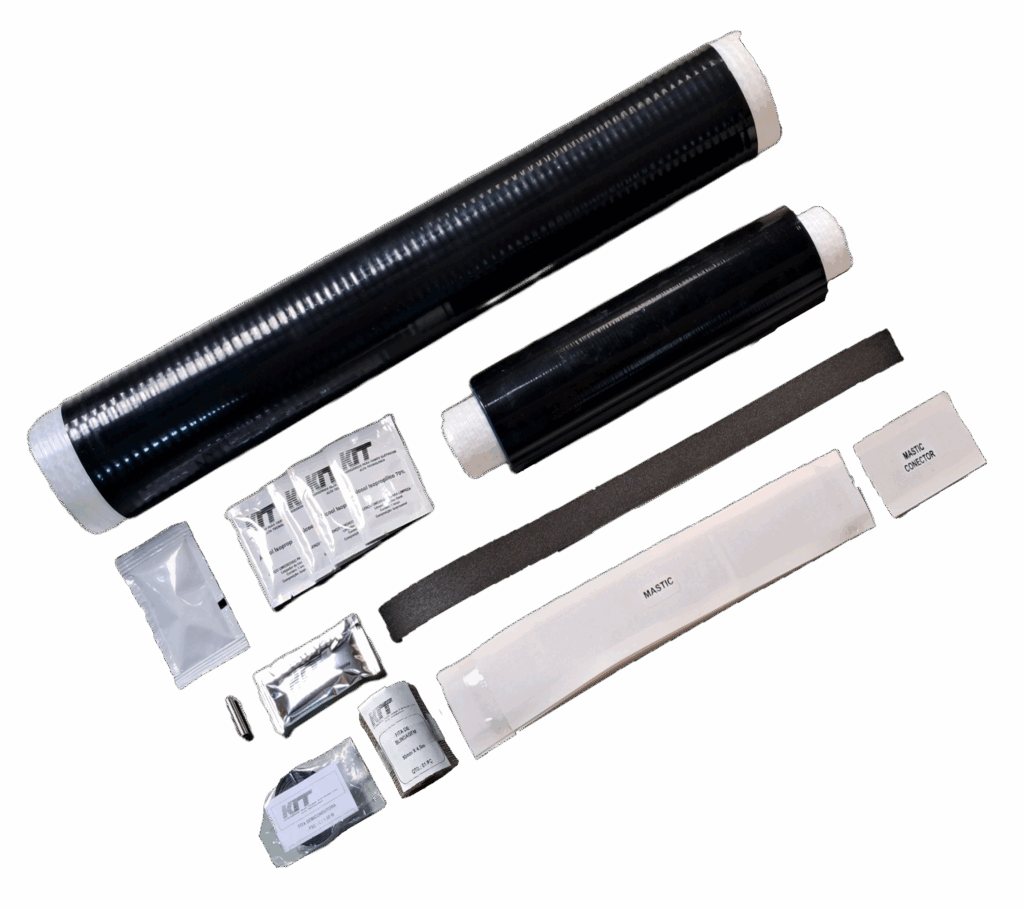

Componentes do kit

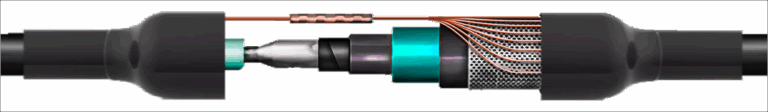

1- Corpo da emenda
- Semicondutor interno
- Isolação moldada em silicone
- Alívio de tensões
- Semicondutor externo
2- Blindagem metálica
3- Cobertura de silicone
4- Miscelâneas para instalação

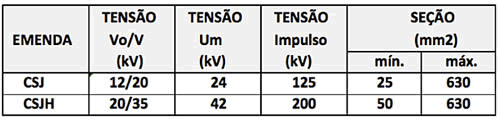

Características técnicas
| Emenda | Tensão Vo/V (kV) | Tensão Um (kV) | Tensão de impulso (kV) | Seção (mm²) | |
|---|---|---|---|---|---|
| Mín. | Máx. | ||||
| CSJ | 12/20 | 24 | 125 | 25 | 630 |
| CSJH | 20/35 | 42 | 200 | 35 | 630 |
Normas aplicáveis
As emendas CSJ e CSJH atendem aos ensaios previstos na Norma Brasileira NBR 9314 “Emendas e Terminais para cabos de potência com isolação para tensões de 3,6/6kV a 27/35kV”, IEC 60502-4 e HD629.1 S2.
Especificação
As emendas CSJ e CSJH são fornecidas em kits completos contendo todos os materiais para sua montagem, incluindo instruções detalhadas para sua correta instalação, exceto o conector de emenda torquimétrico CEK.
| Tipo | Diâmetro mínimo da isolação (mm) | 8,7/15kV e 12/20kV (mm²) | 15/25kV e 20/35kV (mm²) | D1 (mm) | Corpo (L1) (mm) | Cobertura L2 (mm) | Diâmetro máximo do cabo (mm) | Conector de emenda recomendado |
||
|---|---|---|---|---|---|---|---|---|---|---|
| Reduzida | Plena | Reduzida | Plena | |||||||
| CSJ 12 | 13,8 | 25 a 95 | 25 a 95 | - | - | 40 | 340 | 630 | 30 | CEK 95 |
| CSJ 16 | 18,4 | 120 a 240 | 120 a 185 | - | - | 50 | 340 | 630 | 40 | CEK 240 |
| CSJH 16 | 18,4 | - | - | 35 a 95 | 35 a 70 | 50 | 340 | 630 | 40 | CEK 95 |
| CSJH 22A | 25,3 | 240 | 240 | 120 a 240 | 95 a 240 | 65 | 450 | 720 | 50 | CEK 240 |
| CSJH 22B | 25,3 | 300 | 300 | 300 | 300 | 65 | 450 | 720 | 50 | CEK 300 |
| CSJH 27A | 31,1 | 400 | 400 | 400 | 400 | 70 | 450 | 720 | 55 | CEK 400 |
| CSJH 27B | 31,1 | 500 a 630 | 500 a 630 | 500 a 630 | 500 a 630 | 70 | 450 | 720 | 55 | CEK 630 |
Isolação reduzida = Isolação coordenada para cabo HEPR 105.
Para tensões de 3,6/6kV e 6/10kV, consulte a nossa equipe comercial.

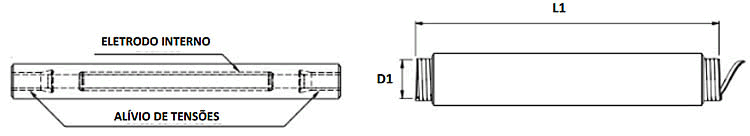

Características do corpo da emenda
Nota: O conector de emenda para os fios de blindagem padrão de 6mm² acompanha o kit. Para seções de blindagem específicas, mediante consulta.

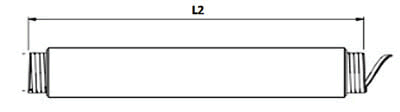

Cobertura de silicone

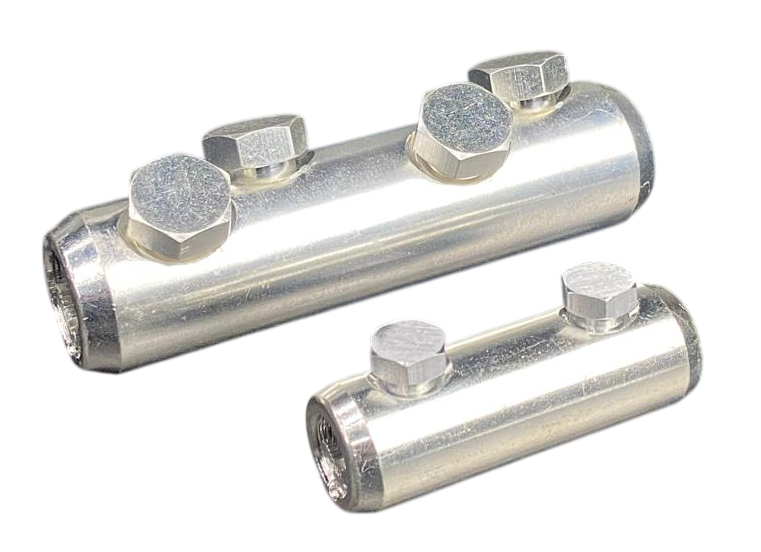

Conector torquimétrico
O conector, em liga de alumínio especial estanhado, possui característica bimetálica sendo adequado a cabos de potência com condutor de cobre ou de alumínio.
Os parafusos torquimétricos são projetados para romper no torque requerido e exato para garantir um contato elétrico estável ao longo de sua vida útil.
O rompimento do parafuso torquimétrico se dá rente ao corpo do conector eliminando ressaltos indesejáveis.
Consulte o nosso catálogo de conectores de emenda CEK
Descubra qual emenda é adequada para o seu cabo
Consulte o nosso artigo: Diâmetro sobre a isolação de cabos de média tensão
Os dados tabelados são uma boa aproximação, no entanto, não substituem um levantamento de dados reais dos diâmetros sobre a isolação dos cabos que serão instalados e que devem ser informados à equipe comercial para confirmar a compatibilidade do produto.
Exemplo de especificação
Cabo 50mm² – XLPE – 20/35kV
Diâmetro sobre a isolação: 27,5mm
Emenda: CSJH 16 (sem conector)
